Tehokas levitystekniikka jatkuvaan ammattimaiseen käyttöön
Murskaintelastolla ja levitinlautasilla varustetut TSW-täsmälevittimet soveltuvat kuivalannalle, kompostille, kalkille ym. vastaaville aineille. Materiaalista riippuen levitysleveys on jopa 25 metriä, aina erittäin tarkasti. Tarkkuuslevittimissä on tarkka määränsäätö ja suuret levityslautaset, jotka takaavat tarkan ja tasaisen levityksen myös kasvustoon, kuten viljan oraille tai nurmelle.
Kaikki Bergmann TSW-sarjan täsmälevittimet täyttävät normin SFS-EN 13080 vaatimukset, joka koskee kasvukauden aikana tehtävää levitystä oraille ja nurmelle. Eri materiaalien tarkka annostelu ja tasainen levitys ei ole tärkeää pelkästään ympäristönormien vuoksi, vaan ne myös varmistavat tasaisen kasvuston ja hyvälaatuisen sadon. Bergmann TSW -tarkkuuslevittimissä on ainoana valmistajana Hardox®-tuplahakkuriterillä varustettu Octo-murskaintelasto ja murskaustehon säätöpalkki.
Laadukkaat korkealuokkaiset rakenneaineet ja komponentit yhdistettynä saksalaiseen tarkkaan työhön takaavat erinomaisen toimintavarmuuden ja pitkän käyttöiän. Bergmann-lantavaunut ja -noukinvaunut valmistetaan Saksassa Goldenstedt-nimisessä kaupungissa. Ensimmäiset lantavaunut valmistettiin vuoden 1954 aikana ja ensimmäiset noukinvaunut vuonna 1963. Bergmannin motto onkin ”tuottaa huippulaatuisia nykyaikaisia koneita, jotka on valmistettu järkevään hintaan.”
Leveä V-Spread-levityskoneisto
Täydellinen levitystulos | Työleveys jopa 36 m
Patentoitu ja ainutlaatuinen markkinoilla:
Uusi leveä BERGMANN V-Spread-levityskoneisto. Levitinlautasten V-muotoisen sijoittelun ja suurennetun halkaisijan tehokas yhdistelmä mahdollistaa levitettävän materiaalin entistä tasaisemman jakautumisen levitinlautasille ja sen myötä täydellisen levityksen pellolla.
Lue lisää!
DLG-levitintesti - V-Spread ja 2-Spread
Erinomainen levityslaatu, jonka DLG on virallisesti vahvistanut
Maaliskuun 2022 lopussa Saksan Maatalousyhdistys (DLG) testasi riippumattomasti kolmen BERGMANN-levittimen kolmea erilaista levitinyksikköä MecklenburgVorpommernissa sijaitsevan maatilan alueella.
– TSW 6240 W ja V-Spread (levitinlautasen ø 1 100 mm, 6 levitinsiipeä)
– TSW 2140 E ja V-Spread (levitinlautasen ø 1 000 mm, 4 levitinsiipeä)
– M 6240 W ja 2-Spread (kaksi pystytelaa, ø 1 050 mm)
Testejä valmistelivat useat BERGMANNin työntekijät testejä edeltävällä viikolla, ja he myös toteuttivat ne myöhemmin. Frankfurtin lähellä Groß Umstadtissa sijaitsevan DLG:n testikeskuksen työntekijä oli paikalla validoimassa vaakajärjestelmiä, testaamassa levittimiä ja arvioimassa tuloksia.
Lue lisää testituloksista!
Mallisto, täsmälevittimet
TSW 2140 E
-Saatavilla V-Spread
TSW 2120 E/T
TSW 3140 E/T
TSW 4190 S
TSW 5210 S/W
-Saatavilla V-Spread
TSW 6240 S/W
-Saatavilla V-Spread
TSW 7340 S
-Saatavilla V-Spread
Katso tarkemmat tiedot malleista tekniset tiedot -välilehdeltä
Esitteet:
Bergmann TSW ja M -lannanlevittimien esite
Bergmann TSW tarkkuuslevittimien esite, isot mallit
Tasainen levitys > tasaisempi kasvusto > hyvälaatuinen sato
Levitettävä aines hienonnetaan kahdella tai kolmella (lisävaruste) murskaintelalla. Teloille ruuvimaisesti asennetut hakkuriterät hienontavat levitettävän materiaalin tasalaatuiseksi massaksi ennen levityslautasille siirtoa. Murskausteloille tulevan massan määrää säädetään pystysuunnassa liikkuvalla hydraulisella säätöportilla.
Ristikkäin pultatut, erikoisteräksestä valmistetut hakkuriterät hienontavat levitettävän materiaalin tasaiseksi massaksi, ja syöttävät sen levitettävän materiaalin ominaisuuksien mukaan säädetyn jousitetun levyn ohjaamana oikeaan kohtaan levityslautasille.
Kaksiosainen pohjakuljetin koostuu neljästä syväkarkaistusta mangaaniteräsketjusta ja niihin pultatuista poikittaisista teräskolista. Kunkin ketjun murtokuorma on +7340 S -malleissa 25 tonnia. Portaaton voimansiirto tapahtuu malleissa 5210S ja 6230S kahden hydraulimoottorin ja kahden vaihteiston välityksellä, muissa malleissa yhden hydraulimoottorin ja vaihteiston avulla.
Vaunun kaikkia hydraulisia toimintoja voidaan ohjata keskitetysti traktorin ohjaamoon asennettavasta sähköisestä COMFORT-ohjauskeskuksesta (lisävaruste).
Kaksiakseliset vaunut on varustettu erillisjousitetulla Tandem-akselistolla. Vaunun kulku on erittäin vakaa sekä pelto- että tieajossa. Hydrauliset tai paineilmajarrut (valinnainen) sekä seisontajarru ovat vakiovarusteena. Kääntyvä, hydraulisesti lukittuva taka-akseli on lisävaruste (vakiovarusteena malleissa 5210 S, 6230 S ja 7340 S).
Malli
|
TSW 2120 T
|
TSW 2140 E
|
TSW 3140 T
|
TSW 4190 S
|
TSW 5210 S
|
TSW 5210 W
|
TSW 6240 S
|
TSW 6240 W
|
TSW 7340 S
|
|
Teli
|
1-aks.
|
Teli
|
Teli
|
Teli
|
Teli
|
Teli
|
Teli
|
3-aks.
|
Kokonaispaino, kg
|
8000- 12000
|
14000
|
14000
|
16000- 19000
|
16000- 22000
|
16000- 22000
|
24000
|
24000
|
34000
|
Koneen paino,kg *
|
5088
|
5500
|
5250
|
6320
|
7310
|
8100
|
8940
|
9300
|
11160
|
Kuorman paino, kg
|
2920- 6920
|
8500
|
8750
|
9680- 12680
|
8690- 14690
|
7900- 13900
|
15060
|
14700
|
22840
|
Kuormatilan mitat:
|
|
|
|
|
|
|
|
|
|
Pituus, m
|
4,90
|
5,90
|
4,90
|
5,60
|
5,90
|
5,90
|
6,90
|
6,90
|
7,90
|
Leveys, m
|
1,80
|
1,80
|
2,05
|
2,05
|
2,05
|
2,05
|
2,05
|
2,05
|
2,05
|
Korkeus, m
|
1,07
|
1,07
|
1,07
|
1,07
|
1,32
|
1,32
|
1,32
|
1,32
|
1,32
|
Vaunun mitat:
|
|
|
|
|
|
|
|
|
|
Pituus, m
|
7,64
|
8,73
|
7,74
|
8,20
|
8,45
|
8,45
|
9,40
|
9,40
|
10,40
|
Leveys, m
|
2,32
|
2,55
|
2,50
|
2,55
|
2,55
|
2,55
|
2,55
|
2,55
|
2,55
|
Korkeus, m
|
3,15
|
3,12
|
3,30
|
3,31
|
3,60
|
3,66
|
3,665
|
3,685
|
3,665
|
Kuormauskorkeus, m
|
2,43 **
|
2,40 *****
|
2,59 ***
|
2,60 ***
|
3,00 ****
|
3,06 ****
|
3,065 ****
|
3,085 ****
|
3,065 ****
|
Kuormaustilavuus, m3 **
|
9,10
|
14,00
|
12,10
|
14,00
|
17,00
|
17,00
|
19,70
|
19,70
|
23,00
|
Tehon tarve, kW Tehon tarve, hv
|
74-118 100-160
|
81-125 110-170
|
81-125 110-170
|
88-147 120-200
|
103-184 140-250
|
103-184 140-250
|
118-221 160-300
|
118-221 160-300
|
147-294 200-400
|
Koneen paino voi vaihdella varustuksen mukaan.
* varustuksesta riippuen
** renkaat 620/40 R 22.5 Vredstein
*** renkaat 650/5 R 22.5 Nokia
**** renkaat 710/50 R 26.5 BKT
***** renkaat 480/95 R 50
****** kun varusteena on annosteluportti
Mallisto, levittimet
M 2140 E
- Saatavilla 2-Spread
M 1080 SW
M 2120 SX E
M 3140 SZ E/T
M 4190 SZ T
M 5210 S/W
- Saatavilla 2-Spread
M 6240 S/W
- Saatavilla 2-Spread
M 7340 S
- Saatavilla 2-Spread
Malli |
M 2140 E |
M 1080 SW |
M 2120 SX e |
M 2120 SX T |
M 3140 SZ E |
M 3140 SZ T |
M 4190 SZ T |
M 5210 S |
M 5210 M |
M 6240 S |
M 6240 W |
M 7340 S |
Kokonaispaino, kg |
12000-14000 |
8000 |
8000-12000 |
8000-12000 |
12000-13000 |
14000-15000 |
18000-19000 |
20000-22000 |
20000-22000 |
22000-24000 |
22000-24000 |
32000-34000 |
Koneen paino, kg |
5900 |
2235 |
4020 |
4680 |
4300 |
4850 |
5820 |
7310 |
8100 |
8940 |
9300 |
11160 |
Kuorman paino, kg |
6100-8100 |
5765 |
3980-7980 |
8000-12000 |
7700-8700 |
9150-10150 |
12180-13180 |
12690-14690 |
11900-13900 |
13060-15060 |
12700-14700 |
20840-22840 |
Kuormatilan mitat: |
|
|
|
|
|
|
|
|
|
|
|
|
Pituus, m |
5,9 |
4,2 |
4,9 |
4,9 |
4,9 |
4,9 |
5,6 |
5,9 |
5,9 |
6,9 |
6,9 |
7,9 |
Leveys, m |
1,8 |
1,8 |
1,8 |
1,8 |
2,05 |
2,05 |
2,05 |
2,05 |
2,05 |
2,05 |
2,05 |
2,05 |
Korkeus, m |
1,07 |
0,57 |
1,07 |
1,07 |
1,07 |
1,07 |
1,07 |
1,32 |
1,32 |
1,32 |
1,32 |
1,32 |
Vaunun mitat: |
|
|
|
|
|
|
|
|
|
|
|
|
Pituus, m |
8,45 |
6,2 |
7,35 |
7,35 |
7,44 |
7,44 |
7,89 |
8,53 |
8,53 |
9,74 |
9,68 |
10,6 |
Leveys, m |
2,53 |
2,07 |
2,15 |
2,15 |
2,5 |
2,5 |
2,55 |
2,55 |
2,55 |
2,55 |
2,55 |
2,55 |
Korkeus, m |
3.375 |
2,72 |
3,335 |
3,365 |
3,51 |
3,54 |
3,305 |
3,885 |
3,945 |
3,95 |
3,97 |
3,95 |
Kormauskorkeus, m |
2,4 |
1,9 |
2,4 |
2,43 |
2,56 |
2,59 |
2,6 |
3 |
3,06 |
3,065 |
3,085 |
3,065 |
Kuormaustilavuus, m³ |
14 |
6,8 |
9,1 |
9,1 |
14,1 |
14,1 |
15,75 |
17 |
17 |
19,7 |
19,7 |
23 |
Tehontarve (min/max), kW |
74-184 /100-250 |
51-88 / 70-120 |
66-103 / 90-140 |
66-103/90-140 |
74-110/100-150 |
74-110/100-150 |
81-125/110-170 |
103-184 / 140-250 |
103-184/140-250 |
118-221/160-300 |
118-221/160-300 |
147-294/200-400 |
Tehontarve (min/max) , hv |
|
|
|
|
|
|
|
|
|
|
|
|
Asiakastarina: Bergmann TSW - Toimintavarma levitysvaunu

Syksyn levityskausi on taas täällä, on aika hakea koneet töihin. Näin tekee myös Käpytec OY:n omistaja Markku Poutanen. Poutasen omistaman yrityksen pääasiallinen toimiala on maatalouskoneurakointi, mutta yrityksen toimintaan kuuluu myös mm. kuntapuolen huoltotöitä sekä talviaikaan maansiirtohommia.
Yrityksen urakointitöistä erityisesti lietteenlevitys on kasvanut ja kuivalannan levitys tulee hyvänä kakkosena. Töitä riittää, kun yrityksessä parhaimmillaan työskentelee kiireisimmän kauden aikana Markun lisäksi viisi muuta kuskia.
Markku Poutanen oli aikanaan ollut ostamassa itselleen käytettyä levitysvaunua, kun Konefarmin sen aikainen myyjä oli todennut, että kannattaisi ostaa Bergmannin vaunu. Aikaisemmat vaunut hän kertoi ”nähneensä”, joten oli aika vaihtaa. Ja tilaukseen lähti Bergmann. Vaunu oli toinen Bergmann -levitysvaunuista, joita Suomeen on koskaan tuotu. ”Siitä se urakointityö itseasiassa käynnistyi”, Poutanen kommentoi.
Luotettava merkki vuodesta toiseen

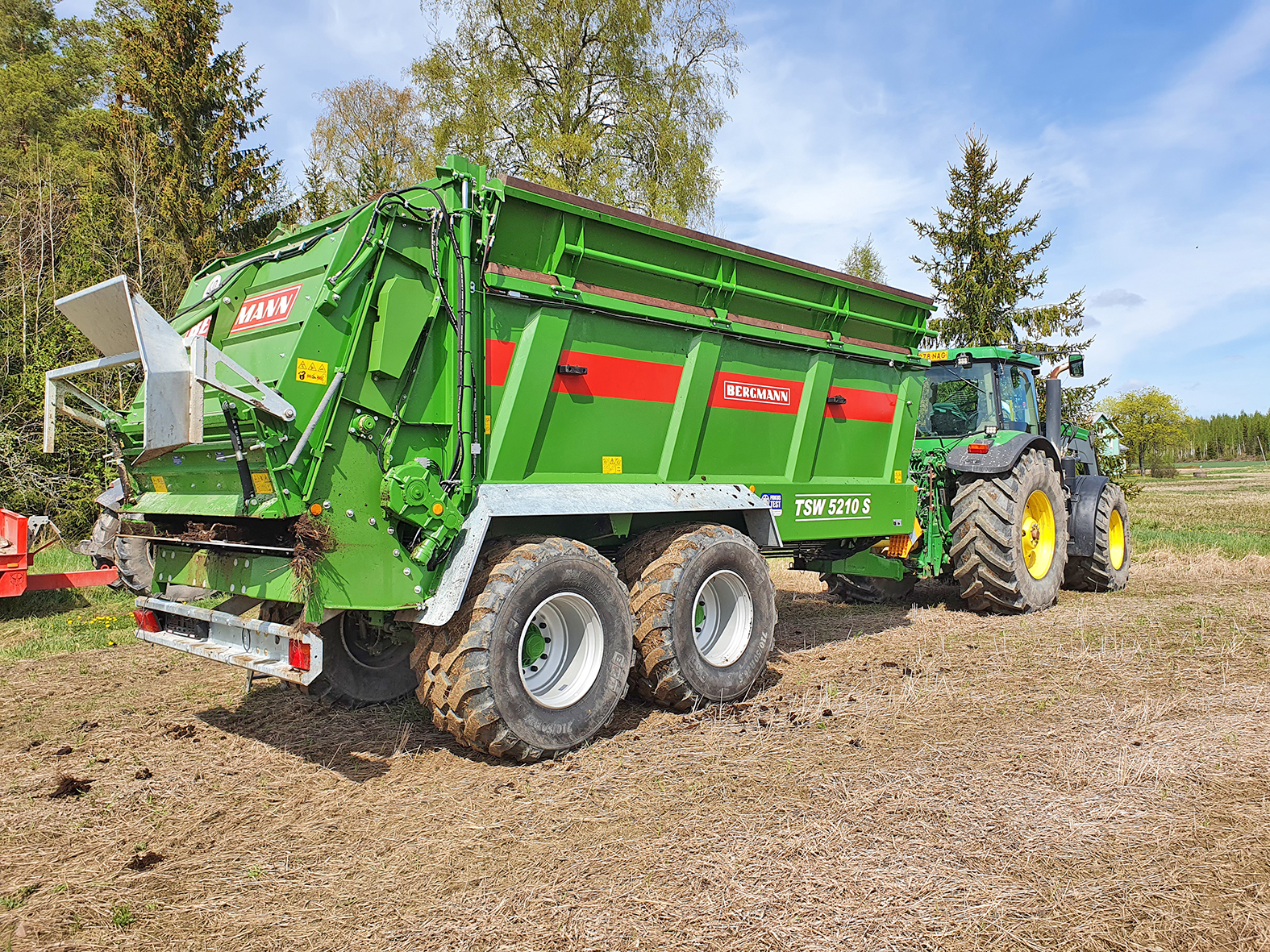

Yrityksen toiminta on tästä laajentunut, mutta samojen asiakkaiden kanssa saadaan edelleen tehdä töitä. Lisäksi, kun toiminta on kasvanut, ovat Bergmann-vaunut pysyneet edelleen mukana menossa. Yrityksellä on ollut viime vuoden keväästä asti käytössä Bergmann TSW 5210 S -levitysvaunu, joka on edellisen kauden aikana kerännyt hyvin tunteja ja etenkin luottoa työntekemiseen. ”Tämä uusi vaunu taitaa nyt olla viides”, Poutanen toteaa. ”Järeä ja toimiva peli, tekniikka sekä komponentit ovat kehittyneet vaunu vaunulta”, hän tiivistää.
Aikanaan jo Bergmann vakuutti tekniikallaan ja toiminnoillaan. Uuteen, keväällä tulleeseen vaunuun suunniteltiin tilaustyönä lisälaidat, jotka toimivat hydraulisesti ja niitä voidaan säätää, joka helpottaa esimerkiksi kuormausta. ”Säätöä siinä hieman aluksi oli, mutta sen jälkeen on pelannut hyvin”, Poutanen kertoo. ”Lisälaitojen suhteen pelasi yhteistyö hyvin, tuotepäällikön Juhon kanssa viestiminen sujui hyvin ja hän oli yhteydessä Saksan päähän. Vaunun tullessa ajoon, tuli Juho vielä pellolle tarkistamaan, että säädöt varmasti toimivat”, yrittäjä kiittelee.
Jälkimarkkinointi on ollut myös tärkeässä osassa, apua on saanut niin varaosien kuin muidenkin ongelmatilanteiden kanssa. ”Toisaalta ei itse kauheasti varaosia tarvitse tilata, omat varastot ovat niin hyvät”, Poutanen naurahtaa. ”Kaudella pitää olla osat valmiina, että vian sattuessa saadaan korjattua nopeasti”, hän jatkaa. Uusi vaunu onkin ollut käytössä toimiva ja jämäkkä, vaikkakin alkuun pientä kränää toiminnassa oli. ”Aina on apua saanut hyvin ja varaosia Turusta”, Poutanen kertoo. ”Takuuhommat on hoidettu hyvin! Vaunun takia ei koskaan ole työ pysähtynyt, vaan se on jokin ulkoinen tekijä”, hän kertoo.
