JOUTSA-kuormaimet
• Ulottuvuudet 5,5–9,0 m
• Kuormaimissa öljykylpyinen kääntöpesä sekä laajakulmanivelellä varustetut puomistot.
• Kuormaimet voidaan varustaa energiapuukouralla tehdasasennuksena.
• JOUTSA-kuormain on mahdollista asentaa myös peräasennus- / runkosovitteille.
• Manuaali, hydraulinen- tai sähköinen esiohjaus.
Kuormaimiin saatavana useita eri ohjausventtiili vaihtoehtoja tarpeen mukaan: manuaali, hydraulinen- tai sähköinen esiohjaus. Esiohjausventtiileiden kanssa suositellaan käytettäväksi painesuodattimia, 60-80 l venttiilit käyttävät pienempää ja 130 l suurempaa suodatinta.
JOUTSA-metsävaunut
• Kantavuudet 7–14 tn
• Hydraulinen aisaohjaus 1-sylinterillä pienemmässä mallissa, 2-sylinterillä muissa malleissa.
• Kaikkien vaunumallien pyörät varustettu vahvistetuilla vanteilla ja sisärenkain.
Tehtaan tekninen tuki jo tarjousvaiheessa!
Tekniset tiedot, JOUTSA-kuormaimet ja -metsävaunut
| JOUTSA-kuormaimet |
550 |
670 |
700 |
850 |
TX 840 |
TX 900 |
| Ulottuvuus |
5,5 m |
6,7 m |
7,0 m |
8,5 m |
8,4 m |
9,0 m |
| Nostomomentti |
27 kNm |
39 kNm |
50 kNm |
57 kNm |
72 kNm |
72 kNm |
| Nostokyky 4m |
500 kg |
820 kg |
1060 kg |
1100 kg |
1140 kg |
1100 kg |
| Nostokyky puomin päästä |
390 kg |
451 kg |
560 kg |
450 kg |
450 kg |
400 kg |
| Puomiston kääntökulma |
370 ° |
380 ° |
380 ° |
380 ° |
380 ° |
380 ° |
| Puomiston kääntömomentti |
7,8 kNm |
12 kNm |
15 kNm |
16 kNm |
17,4 kNm |
17,4 kNm |
| Kääntösylinterit |
4 kpl |
4 kpl |
4 kpl |
4 kpl |
4 kpl |
4 kpl |
| Ohjausventtiili |
Manuaali |
On-Off |
On-Off |
On-Off |
HPC 80l propo |
HPC 130l propo |
| Öljyntarve |
25-40 l/min |
40-60 l/min |
60-80 l/min |
60-80 l/min |
80 l/min |
130 l/min |
| Hydrauliikan työpaine |
180 bar |
190 bar |
190 bar |
190 bar |
180 bar |
180 bar |
| Jarruriipuke |
- |
1-suunt. |
1-suunt. |
1-suunt. |
1-suunt. |
1-suunt. |
| Koura |
G17 |
G20 pro |
G20 pro |
LG-210 |
G22 hardox |
G22 hardox |
| Tukijalat |
Sivujalat |
A-jalat |
A-jalat |
Sivujalat |
Sivujalat |
Kombiteline |
| Omapaino |
630 kg |
1046 kg |
1177 kg |
1380 kg |
1670 kg |
1905 kg |
| JOUTSA-metsävaunut |
70 |
90 |
110 |
140 |
| Kantavuus |
7 tn |
9 tn |
11 tn |
14 tn |
| Runkoputki |
1P - 140x140 |
1P - 160x160x8 tai 2P - 100x200x8 |
2P - 100x200x8 |
2P - 100x200x8 |
| Hydr. aisaohjaus |
1-sylinteri |
2-sylinteri |
2-sylinteri |
2-sylinteri |
| Pankot |
3/3 |
3/4 |
4/4 + jatkot |
5/ |
| Kuormatilan pituus |
3500 mm |
3880 mm |
4055 mm |
4200 + 800 mm |
| Kuormatilan poikkipinta-ala |
1,5 m2 |
2,1 m2 |
2,5 m2 |
3,0 m2 |
| Pyöräkoko |
11,5/80x15,3 |
400/60x15,5 |
500/50x17 |
550/45x22,5 |
| Kokonaisleveys |
1780 mm |
2200 mm |
2280 mm |
2500 mm |
| Omapaino |
820 kg |
1220 tai 1340 kg |
1620 kg |
2382 kg |
JOUTSA-mallisto
JOUTSA kuormaimet (550/TX840/TX900)
- Ulottuvuudet 5,5-9,0 m
- Kuormaimissa öljykylpyinen kääntöpesä sekä laajakulmanivelellä varustetut puomistot.
- JOUTSA TX840/900 malleissa avarat ½” putkistot nopeuttavat energiakouran käyttöä.
- Kuormaimet voidaan varustaa energiapuukouralla tehdasasennuksena.
- JOUTSA-kuormain on mahdollista asentaa myös peräasennus- / runkosovitteille.
- Puomiston rakenteelle 3 vuoden takuu.
Kuormaimiin saatavana useita eri ohjausventtiili vaihtoehtoja tarpeen mukaan: manuaali, hydraulinen- tai sähköinen esiohjaus.
Esiohjausventtiileiden kanssa suositellaan käytettäväksi painesuodattimia, 60-80l venttiilit käyttävät pienempää ja 130l suurempaa suodatinta.
JOUTSA metsävaunut (70/90/110/140)
- Kantavuudet 7-14 tn
- 1-palkkisessa mallissa siirrettävä teli/ pankot
- Hydraulinen aisaohjaus 1-sylinterillä pienemmässä mallissa, 2-sylinterillä muissa malleissa.
- Kaikkien vaunumallien pyörät varustettu vahvistetuilla vanteilla ja sisärenkain.
- Runkotakuu 3 vuotta
JOUTSA 550 KOURAKUORMAIN
LISÄVARUSTEET
- Ulottuvuus 5,50 m
- Nostomomentti 27 kNm
- Nostokyky 4m päässä 500 kg
- Nostokyky puomin päästä 390 kg
- Puomiston kääntökulma 370°
- Puomiston kääntömomentti 7,8 kNm (4 sylinteriä)
- Kouran poikkipinta-ala 0,17 m²
- Hydrauliikan työpaine 180 bar
- Öljyntarve 25-40 litraa
- Manuaali venttiili
- Sivulle kääntyvät tukijalat vakiona
- Yhteensopiva JOUTSA 70 metsäperävaunun kanssa.
LISÄVARUSTEET
- On/Off venttiili
- Painesuodatin 85 l/mi
- 3-pistekiinnitys adapteri/sovite
JOUTSA 670 KOURAKUORMAIN
TEKNISET TIEDOT
- Ulottuvuus 6,70 m
- Nostomomentti 39 kNm
- Nostokyky 4m päässä 820 kg
- Nostokyky puomin päästä 451 kg
- Puomiston kääntökulma 380°
- Puomiston kääntömomentti 12 kNm (4 sylinteriä)
- Kouran poikkipinta-ala 0,20 m²
- Riipukejarru, 1-suuntainen vakiona
- Hydrauliikan työpaine 190 bar
- Öljyntarve 40-60 litraa
- Venttiili malli vakiona on / off
- A-pukki teleskooppitukijaloilla vakiona
- Yhteensopiva JOUTSA 90 metsäperävaunun kanssa
LISÄVARUSTEET
- Hydraulinen esiohjaus 60 l on-off
- Hydraulinen esiohjaus 80 l propo
- Sähköinen esiohjaus 80 l propo
- Hydraulinen esiohjaus 130 l propo
- Sähköinen esiohjaus 130 l + radio-ohjaus
- Painesuodatin 85 l/min
- Painesuodatin 160 l/min
- Sivulle kääntyvät tukijalat
- Vinssi radiolla, 40 m vaijeri
- Vinssin asennus
JOUTSA 700 KOURAKUORMAIN
TEKNISET TIEDOT
- Ulottuvuus 7,00 m
- Nostomomentti 50 kNm
- Nostokyky 4m päässä 1060 kg
- Nostokyky puomin päästä 560 kg
- Puomiston kääntökulma 380°
- Puomiston kääntömomentti 15 kNm (4 sylinteriä)
- Kouran poikkipinta-ala 0,20 m²
- Riipukejarru, 1-suuntainen vakiona
- Hydrauliikan työpaine 190 bar
- Öljyntarve 60-80 litraa
- Venttiili malli vakiona on / off
- A-pukki teleskooppitukijaloilla vakiona
- Yhteensopiva JOUTSA 110 metsäperävaunun kanssa
LISÄVARUSTEET
- Hydraulinen esiohjaus 60 l
- Hydraulinen esiohjaus 80 l propo
- Sähköinen esiohjaus 80 l propo
- Hydraulinen esiohjaus 130 l
- Sähköinen esiohjaus 130 l
- Sähköinen esiohjaus 130 l + radio-ohjaus
- Painesuodatin 85 l/min
- Painesuodatin 16 0 l/min
- Sivulle kääntyvät tukijalat
- Vinssi radiolla, 40 m vaijeri
- Vinssin asennus
JOUTSA 850 KOURAKUORMAIN
TEKNISET TIEDOT
- Ulottuvuus 8,50 m
- Jatkeiden pituus 1,80m + 1,80m
- Nostomomentti 57 kNm
- Nostokyky 4m päästä 1100kg (brutto)
- Nostokyky puomin päästä 450kg (brutto)
- Puomiston kääntökulma 380°
- Puomiston kääntömomentti 16 kNm (4 sylinteriä)
- LG-210 koura, Strenx, aukeama 1280mm
- Kouran poikkipinta-ala 0,22 m²
- Riipukejarru, 2-suuntainen vakiona
- Hydrauliikan työpaine 190 bar
- On-Off venttiili 60-80 l
- Sivullekääntyvillä tukijaloilla
- Yhteensopiva Joutsa 110 kanssa.
- Tuotteen paino: 1380 kg
LISÄVARUSTEET
- Hydraulinen esiohjaus 55 l propo
- Hydraulinen esiohjaus 80 l propo
- Sähköinen esiohjaus 80 l propo
- Hydraulinen esiohjaus 130 l propo
- Sähköinen esiohjaus 130 l minivipu
- Sähköinen esiohjaus 130 l + radio-ohjaus
- Painesuodatin 85l/min
- Painesuodatin 160l/min
- Vinssi radiolla, 40m vaijeri
- Vinssin asennus/asennussarja
- Puomivalot
JOUTSA TX 840 KOURAKUORMAIN KAKSOISJATKEELLA
TEKNISET TIEDOT
- Ulottuvuus 8,40 m
- Jatkeiden pituus 1,50m + 1,50m
- Nostomomentti 72 kNm
- Nostokyky 4m päästä 1140kg
- Nostokyky puomin päästä 450kg
- Puomiston kääntökulma 380°
- Puomiston kääntömomentti 17,4 kNm (4 sylinteriä)
- Puomiston päällä 1/2" putkistot
- Hardox koura, aukeama 1300 mm
- Kouran poikkipinta-ala 0,22 m²
- Riipukejarru vakiona
- Hydrauliikan työpaine 180 bar
- Hydraulinen esiohjaus 80 l
- Sivulle kääntyvillä tukijaloilla
- Yhteensopiva vakiona KIRE 1202 kanssa tai kombitelineen kanssa Joutsa 140 kanssa.
LISÄVARUSTEET
- Sähköinen esiohjaus 80 l propo
- Hydraulinen esiohjaus 130 l propo
- Sähköinen esiohjaus 130 l
- Sähköinen esiohjaus 130 l xCrane
- Sähköinen esiohjaus 130 l + radio-ohjaus
- Painesuodatin 85 l/min
- Painesuodatin 160 l/min

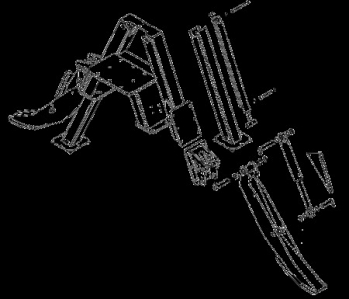

- Kombiteline
- Vinssi radiolla, 40 m vaijeri
- Vinssin asennus
TX 840 kuormain vaatii kombitelineen lisävarusteista, jonka jälkeen se sopii 140 mallin metsävaunuun.Kombiteline on tukijalkapukki, johon on rakennettu runkoon mahdollisuus valita tukijalka tyyppi. Voidaan valita joko A-jalka tai sivujalat asiakkaan toiveen mukaan.
JOUTSA TX 900 KOURAKUORMAIN KAKSOISJATKEELLA
TEKNISET TIEDOT
- Ulottuvuus 9,00 m
- Jatkeiden pituus 1,50 m + 1,50 m
- Nostomomentti 72 kNm
- Nostokyky 4m päästä 1100 kg
- Nostokyky puomin päästä 400 kg
- Puomiston kääntökulma 380°
- Puomiston kääntömomentti 17,4 kNm (4 sylinteriä)
- Puomiston päällä 1/2" putkistot
- Hardox tukkikoura, aukeama 1300 mm
- Kouran poikkipinta-ala 0,22 m²
- Riipukejarru vakiona
- Hydrauliikan työpaine 180 bar
- Hydraulinen esiohjaus 130 l propo kahvoilla
- Kombiteline (voidaan asentaa teleskooppitukijalat tai sivujalat)
- Yhteensopiva JOUTSA 140 metsäperävaunun kanssa.
LISÄVARUSTEET
- Sähköinen esiohjaus 130 l propo
- Sähköinen esiohjaus 130 l xCrane
- Sähköinen esiohjaus 130 l + radio-ohjaus
- Painesuodatin 160 l/min
- Vinssi radiolla, 40 m vaijeri
- Vinssin asennus
JOUTSA 70 METSÄPERÄVAUNU, 1-PALKKIRUNKOINEN
TEKNISET TIEDOT
- Kantavuus 7 tonnia
- 1-palkkinen runko 140x140
- Hydraulinen aisaohjaus 1-sylinterillä
- Pankot 3-paria
- Kuormatilan pituus 3500 mm
- Kuormatilan poikkipinta-ala 1,5 m²
- Pyöräkoko 11,5/80x15,3
- Kokonaisleveys 1850 mm
- Yhteensopiva JOUTSA 550 kourakuormaimen kanssa
LISÄVARUSTEET
- Hydrauliset 2-pyörä jarrut
- Rungon jatke
- Lisäpankko
JOUTSA 90 METSÄPERÄVAUNU, 1-PALKKIRUNKOINEN
TEKNISET TIEDOT
- Kantavuus 9 tonnia
- 1-palkkinen runko 160x160x8
- Hydraulinen aisaohjaus 2-sylinterinen
- Pankot 3-paria
- Kuormatilan pituus 3880 mm
- Kuormatilan poikkipinta-ala 2,1 m²
- Pyöräkoko 400/60x15.5
- Kokonaisleveys 2200 mm
- Yhteensopiva JOUTSA 670/700 kourakuormaimen kanssa
LISÄVARUSTEET
- Hydrauliset 2-pyörä jarrut
- Rungon jatke
- Lisäpankko + tolpat
- Lisä tolppapari
- Tolpan jatkot / pari
- LED valovarustus, kumivarrella
JOUTSA 110 METSÄPERÄVAUNU, 2-PALKKIRUNKOINEN
TEKNISET TIEDOT
- Kantavuus 11 tonnia
- 2-palkkinen runko 200x100x8
- Hydraulinen aisaohjaus 2-sylinterinen
- Kiinteät pankot 4-paria + tolpan jatkot
- Kuormatilan pituus 4055mm
- Kuormatilan poikkipinta-ala 2,5 m²
- Pyöräkoko 500/50x17
- Kokonaisleveys 2360 mm
- Yhteensopiva JOUTSA 670/700 kourakuormaimen kanssa.
LISÄVARUSTEET
- Hydrauliset 2-pyörä jarrut
- Rungon jatke
- Lisä tolppapari
- Tolpan jatkot / pari
- LED valovarustus, kumivarrella
JOUTSA 140 METSÄPERÄVAUNU, 2-PALKKIRUNKOINEN
TEKNISET TIEDOT
- Kantavuus 14 tonnia
- 2-palkkinen runko (Runkopalkki 200x100x8mm)
- Tukeva hydraulinen aisaohjaus 2-sylinterillä
- Pankot 5-paria
- Kuormatilan pituus 4200+800 mm
- Kuormatilan poikkipinta-ala 3,0 m²
- Pyöräkoko 550/45x22,5
- Hydrauliset 2-pyörä jarrut
- Kokonaisleveys 2500 mm
- LED valovarustus kumivarrella
- Yhteensopiva JOUTSA TX900 ja TX840 kourakuormaimen kanssa (840 vaatii kombitelineen).
LISÄVARUSTEET
- Tolpan jatkot / pari
- LED valovarustus, kumivarrella
- Lajittelupankko
- Hydraulinen napaveto BB5 moottoreilla
| YHTEENSOPIVUUSTAUKKO |
|
|
550 |
670 |
700 |
TX 840 |
TX 900 |
| 70 |
O |
- |
- |
- |
- |
| 90 |
- |
O |
O |
- |
- |
| 110 |
- |
O |
O |
- |
- |
| 140 |
- |
- |
- |
O* |
O |
|
|
|
|
|
|
|
|
|
|
|
|
| * 140 vaunuun kiinnitettävät kuormaimet vaativat aina alle kombitelineen. |
| Esim. TX840 vakio sivujalat sopivat vakiona KIRE 1202 vaunuun suoraan, ei Joutsa 140 malliin. |
